Moteur tubulaire

POYAL : Votre fabricant professionnel de moteurs tubulaires !



Zhejiang General Light Curtain Co., Ltd. a été créée en 2007. L'usine de l'entreprise couvre une superficie de 44 762 mètres carrés et compte 316 employés. Nous produisons principalement des moteurs électriques pour rideaux, des moteurs tubulaires, des volets roulants électriques, des tringles romaines et leurs pièces. Dans le même temps, notre équipe de conception propose des conceptions de produits qui répondent le mieux au marché annuel, qui sont favorisées par le marché international et nous permettent de jouir d'une meilleure réputation.

null

Nos avantages

Solutions de produits innovants

Les membres de notre équipe ont des parcours professionnels divers et maîtrisent divers domaines techniques, notamment le développement de logiciels, la conception de matériel, la recherche d'algorithmes, etc., et s'engagent à fournir aux clients les meilleures solutions techniques.

Système de production avancé

Notre société est équipée d'ateliers d'équipement de moulage par injection, d'équipements d'estampage, de lignes de galvanoplastie, d'ateliers électroniques, d'entrepôts intelligents, de systèmes ERP, etc., qui peuvent réaliser efficacement divers processus de traitement.



Qualité du produit fiable

Chaque année, nos produits passent des inspections d'usine strictes par BSC, SEDEX et les supermarchés étrangers, et tous les matériaux répondent aux normes REACH, avec une très grande fiabilité.





Large marché de vente

Nos produits sont largement utilisés dans l'ombrage intérieur, l'ombrage extérieur, les systèmes de protection de sécurité, etc., et sont exportés vers de nombreux pays, notamment le Royaume-Uni, la France, l'Allemagne, les États-Unis, la Russie, l'Espagne, la Pologne, la Finlande, l'Italie et le Chili. , Pérou, etc.



PM35 Tubular Motor

Introduction au moteur tubulaire



Un moteur tubulaire est un moteur électrique intégré dans un format cylindrique. Ils sont généralement utilisés pour les stores et stores, les écrans de projection, les auvents, les portes roulantes, etc.

Avantages du moteur tubulaire



Facile à installer et à moderniser
La simplicité est un élément clé de toute grande conception et qu'ils soient nouveaux ou modernisés, les moteurs linéaires tubulaires sont simples à installer. Robustes et thermiquement efficaces, ils remplacent directement les vis à billes et les vérins pneumatiques. Les moteurs sont optimisés pour garantir un minimum d'effort et d'impact sur les clients finaux. Une caractéristique clé est que, mécaniquement, le moteur est conçu pour être entièrement compatible avec les accessoires pneumatiques standard, tels que les plaques de montage, les guides linéaires et les pièces d'accouplement.


Précision et stabilité thermique
Passer d’un actionnement à plat à un actionnement tubulaire améliore considérablement la stabilité thermique. Avec moins d’expansion, les composants et l’ensemble du système fonctionnent avec une plus grande précision. Le moteur linéaire offre également des niveaux élevés de précision de positionnement, avec une résolution de 10 micromètres basée sur un capteur de position intégré. Compte tenu de la tendance à l’automatisation croissante de la technologie de contrôle de mouvement, l’exigence de précision de positionnement est essentielle.


A faible consommation
Les impacts économiques et environnementaux de l’efficacité énergétique des machines continuent de gagner en importance. L’efficacité énergétique doit être intégrée à une machine ou à un composant afin d’en exploiter au mieux les avantages. Grâce à la conception de la structure tubulaire du moteur, le flux magnétique généré par les aimants permanents contenus dans un arbre en acier inoxydable peut être pleinement utilisé par une force qui couvre toute la surface de l'arbre. Cette conception permet une efficacité énergétique optimale.


Conçu pour un faible entretien
Les machines équipées de moteurs linéaires à plat nécessitent généralement un refroidisseur séparé pour assurer la stabilité thermique, et la force d'attraction entre la bobine et le lit magnétique crée d'énormes forces d'appui sur les roulements, ce qui accélère l'usure de l'ensemble et diminue l'efficacité. De plus, les moteurs linéaires à plat ont généralement un fer arrière dans leur circuit magnétique, ce qui augmente encore les forces d'appui et crée des encoches. Le moteur tubulaire se compose d'un arbre contenant des aimants et d'un forceur contenant des bobines de cuivre enroulées. La conception symétrique entraîne des forces d'attraction nulles entre le forceur et l'arbre, réduisant considérablement les exigences de charge sur les roulements de support. La conception de la barrière thermique sépare et élimine la chaleur du moteur, éliminant ainsi la croissance thermique de la machine.


Protection contre la pénétration (IP) pour les environnements difficiles
L'absence de contact direct entre les pièces et l'absence de voies ferrées signifient qu'il n'est pas nécessaire de recourir à des lubrifiants, qui peuvent présenter un risque de contamination. Les moteurs à plat peuvent être difficiles à sceller et à protéger, mais les moteurs tubulaires offrent un niveau supérieur de protection contre la pénétration de matériaux, ainsi qu'un niveau de sécurité accru pour l'opérateur.


Design compact
Un encombrement compact est un autre avantage des conceptions tubulaires par rapport aux moteurs linéaires plats. La conception offre également la possibilité de se déplacer avec le forceur en mouvement et la tige de poussée stationnaire ou vice versa. La possibilité pour la tige de poussée d'être en mouvement est un facteur qui fait des moteurs linéaires tubulaires un remplacement idéal pour les vérins pneumatiques. Outre une vitesse et une précision accrues, les avantages d'une conception linéaire tubulaire sont adoptés dans de nombreux secteurs.

Application du moteur tubulaire

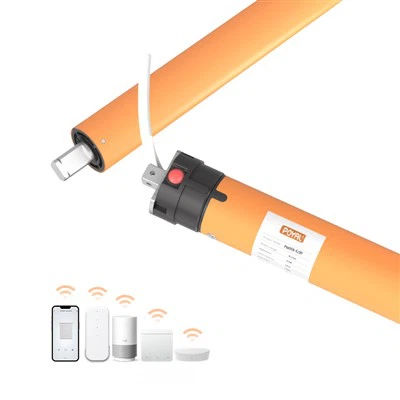

PM35 Tubular Motor
PM92 Tubular Motor
PM59 Tubular Motor
PM92 Tubular Motor

Automatisation de la maison
Les moteurs tubulaires jouent un rôle essentiel dans les systèmes domotiques intelligents. D'un simple bouton ou d'une commande vocale, vous pouvez contrôler vos stores, auvents, volets roulants et pergolas motorisés. En intégrant ces systèmes à votre hub domotique, vous pouvez créer des scènes personnalisées adaptées à votre style de vie. Par exemple, vous pouvez programmer l’ouverture de vos stores motorisés le matin, régler l’ensoleillement de votre maison et contrôler la température.


Stores vénitiens motorisés
Les moteurs tubulaires sont une excellente option pour motoriser les stores vénitiens. Ces stores ont un look intemporel et sophistiqué, et l'ajout d'un moteur tubulaire les rend incroyablement faciles à utiliser. Avec les stores vénitiens motorisés, vous pouvez facilement régler la quantité de lumière et d'intimité dans votre maison. En les programmant pour qu'ils s'ouvrent et se ferment à des moments précis de la journée, vous pouvez économiser de l'énergie et réduire vos factures d'électricité.


Auvents motorisés
Les stores motorisés dépendent de moteurs tubulaires pour fonctionner. Ces moteurs alimentent les bras qui étendent et rétractent l'auvent, offrant ainsi de l'ombre et une protection contre les rayons intenses du soleil. Avec les auvents motorisés, vous pouvez réguler la quantité de lumière solaire qui pénètre dans votre maison et réduire les gains de chaleur pendant l'été. De plus, les stores motorisés sont pratiques car ils peuvent être ouverts et fermés avec un simple bouton.


Des volets roulants
Les moteurs tubulaires sont idéaux pour motoriser des volets roulants. Ces volets ajoutent une couche de sécurité supplémentaire à votre maison et, avec l'ajout d'un moteur tubulaire, ils deviennent plus confortables et plus faciles à utiliser. Avec les volets roulants motorisés, vous pouvez contrôler la quantité de lumière et de son qui entre dans votre maison et offrir un niveau d’intimité supplémentaire difficile à atteindre avec les volets traditionnels.


Automatisation des pergolas
Les moteurs tubulaires sont une excellente option pour motoriser les pergolas. Avec les pergolas motorisées, vous pouvez étendre ou rétracter le toit et ouvrir ou fermer les côtés avec un simple bouton. En intégrant votre pergola à votre système domotique, vous pouvez créer une scène personnalisée adaptée à votre style de vie. Par exemple, vous pouvez programmer la fermeture de votre pergola en cas de mauvais temps ou son ouverture pendant les mois d’été.

Principe de fonctionnement du moteur tubulaire

Les moteurs linéaires tubulaires sont des dispositifs électromagnétiques. Ils fonctionnent sur le principe de base d’un champ magnétique interagissant avec un courant électrique pour produire une force. Cependant, contrairement aux moteurs rotatifs qui convertissent cette force en un mouvement circulaire, les moteurs linéaires tubulaires appliquent cette force directement le long d'une trajectoire linéaire.

Le moteur se compose d'un « forceur » en forme de tige (généralement magnétiquement actif) qui se déplace linéairement dans un stator composé d'enroulements de bobine.

Lorsque le courant électrique traverse les enroulements de la bobine du stator, il génère un champ magnétique.

Ce champ magnétique interagit avec les aimants du forceur, ce qui entraîne une force linéaire qui déplace le forceur le long du stator.

Comment choisir un moteur tubulaire ?


La première étape consiste à calculer le poids de votre charge prévue. Si votre application concerne des stores, des stores, des écrans ou tout autre projet utilisant du tissu ou un certain type de matériau sur un tube d'enroulement, vous souhaiterez peut-être d'abord lire notre article sur la façon de calculer le poids du matériau du store ou du store. Notez que la longueur ou le poids du tube du rouleau a peu d'effet sur les exigences du moteur, mais le diamètre de votre tube et le tissu ou le poids de la charge le font.



Les valeurs de capacité de levage n'incluent pas le poids du tube car il n'est pas soulevé, mais simplement tourné. La charge maximale sur le moteur se produit lorsque le store est en position basse et que la rétraction commence. À mesure que le store s'enroule, la charge diminue.



Les moteurs sont dotés d'un circuit de détection de charge « intelligent » intégré sur la carte mère interne et s'arrêteront simplement si vous dépassez la capacité de levage. Il ne leur sera pas fait de mal.



De plus, nos spécifications sont conservatrices car nous les mesurons en soulevant un poids mort jusqu'en haut, ce qui n'est pas le cas lorsqu'un store est rétracté (comme mentionné précédemment ci-dessus, la charge est réduite à mesure que le store se rétracte).



Les moteurs ont également une « explosion » momentanée de couple au démarrage qui leur permet de soulever momentanément plus que la capacité de levage nominale. La capacité de charge est « capacité de levage continue ».

Conseils pour le moteur tubulaire
1

N'installez aucun câblage et n'essayez pas de faire fonctionner l'opérateur sans avoir d'abord vérifié les schémas de câblage.

2

Débranchez l’alimentation avant de procéder à tout câblage.

3

Ne mettez pas l’appareil sous tension avant d’avoir terminé toutes les connexions des câbles d’alimentation et de commande.

4

L'opérateur doit être correctement mis à la terre. Le fait de ne pas correctement mettre à la terre l'opérateur pourrait entraîner un choc électrique et des blessures graves, voire la mort.

5

Pour éviter d'endommager la porte et l'opérateur, rendez toutes les serrures de porte inopérantes. Fixez les verrous en position déverrouillée ou installez des verrouillages électriques externes pour empêcher le fonctionnement avec les verrous engagés. (REMARQUE : les verrouillages électriques externes doivent être fournis uniquement avec une commande de moteur intelligente (SMC).

6

Ne changez pas la commande de fermeture d'une pression constante à une pression momentanée sans installer un bord de détection. Cela pourrait entraîner des blessures graves, voire la mort, des personnes coincées sous la porte.

7

Après l'installation, assurez-vous que l'opérateur, le capteur de verrouillage, les commandes et le bord de détection ou autres dispositifs de protection contre le piégeage ont été testés et fonctionnent correctement.


Notre certificat


Des certificats tels que CE, CCC, FCC, etc. signifient que nos produits répondent à des normes spécifiques de qualité, de sécurité et de compatibilité électromagnétique. Nos produits peuvent entrer légalement sur des marchés spécifiques, améliorer la compétitivité des produits sur le marché international et donner confiance aux consommateurs.

productcate-1-1
productcate-1-1
productcate-1-1

Notre usine



Notre usine moderne et avancée peut réaliser tous les processus de fabrication tels que l'estampage, le moulage sous pression, le moulage par injection, le soudage, le moulage par injection, le traitement de surface, le soudage électronique, etc., et fournir rapidement aux clients des produits qui répondent à leurs besoins.



productcate-1-1




Guide FAQ ultime sur les moteurs tubulaires



Q : Quel est le principe d’un moteur linéaire tubulaire ?

R : Les moteurs linéaires tubulaires sont des appareils électromagnétiques. Ils fonctionnent sur le principe de base d’un champ magnétique interagissant avec un courant électrique pour produire une force. Cependant, contrairement aux moteurs rotatifs qui convertissent cette force en un mouvement circulaire, les moteurs linéaires tubulaires appliquent cette force directement le long d'une trajectoire linéaire.

Q : A quoi sert un moteur ?

R : Les applications incluent les ventilateurs industriels, les soufflantes et les pompes, les machines-outils, les appareils électroménagers, les outils électriques, les véhicules et les lecteurs de disque. Les petits moteurs peuvent être trouvés dans les montres électriques.

Q : De quelles pièces se compose un moteur tubulaire ?

R : Un moteur tubulaire, également connu sous le nom de moteur tubulaire ou moteur linéaire tubulaire, se compose d'un rotor magnétique et d'une bobine électrique dans un boîtier. La tige du piston est le rotor magnétique (aimants placés à distances fixes dans un tube). La boîte est la bobine électrique. Le rotor magnétique glisse à travers une bague coulissante en plastique logée dans le boîtier de la bobine. Lorsque la bobine est alimentée, le rotor magnétique se déplace ainsi. Un système de mesure de distance intégré permet la détection de position.

Q : Quels sont les avantages des moteurs linéaires tubulaires ?

R : Grâce à leur conception et à leur fonctionnement spécifiques, les moteurs linéaires tubulaires offrent plusieurs avantages par rapport aux autres types de moteurs linéaires et rotatifs.
Entraînement direct
Étant donné que les moteurs linéaires tubulaires fournissent un mouvement directement sans avoir recours à des éléments de transmission mécaniques tels que des engrenages ou des courroies, ils offrent une haute précision et une complexité mécanique réduite.
Haute vitesse et accélération
Ils peuvent atteindre des vitesses et des accélérations élevées, ce qui les rend adaptés aux applications exigeant des mouvements rapides et précis.
Conception compacte et flexible
La conception tubulaire permet une structure de moteur plus compacte. Cette flexibilité rend ces moteurs adaptables à une large gamme d'applications, y compris celles avec un espace limité.

Q : Quelles sont les applications des moteurs linéaires tubulaires ?

R : Compte tenu des avantages offerts par les moteurs linéaires tubulaires, ils sont utilisés dans une multitude de secteurs où la précision et la vitesse sont cruciales.
Robotique :Ces moteurs offrent une précision et une contrôlabilité élevées, idéales pour les bras robotiques et les équipements d'automatisation.
Fabrication de semi-conducteurs :L'industrie des semi-conducteurs nécessite des mouvements extrêmement précis pour les processus de fabrication, ce que ces moteurs peuvent fournir efficacement.
Équipement médical:Des machines IRM aux outils chirurgicaux de précision, la nature compacte et précise des moteurs linéaires tubulaires est très bénéfique.
Industrie de l'emballage :La vitesse et la précision élevées dans une conception compacte rendent également ces moteurs utiles dans les machines d'emballage.

Q : Le moteur tubulaire est-il puissant ?

R : Les moteurs linéaires tubulaires comprennent un induit et un rotor. L'armature, ou propulseur, est constituée d'un seul fil conducteur enroulé cylindriquement et encapsulé. Le stator est un assemblage cylindrique d'aimants permanents NdFeB frittés disposés dans un empilement sur axe nord-sud contenu dans un tube d'enveloppe. Sans éléments de base en fer, il n'y a pas de crémaillère, le mouvement est donc fluide. Le propulseur mobile ne roule pas réellement sur le stator. Un entrefer relativement grand d'environ 1 mm sépare les composants. Un tel écart est bénéfique car il réduit les tolérances d’alignement lors de l’installation. Le support du propulseur est un système de roulement indépendant. Comme pour les moteurs à plateau forceur, le stator unique peut contrôler indépendamment plusieurs propulseurs. Comme presque tous les moteurs linéaires, les conceptions tubulaires fonctionnent en mode servo. Les commutateurs analogiques ou numériques à effet Hall intégrés dans l'armature permettent une commutation sinusoïdale ou trapézoïdale à plusieurs étapes. Alternativement, la combinaison d'un codeur linéaire incrémental magnétique ou optique avec un commutateur à effet Hall assurera la commutation, ainsi que la fermeture de la boucle de position et de vitesse, et garantira un phasage correct à la mise sous tension. Les moteurs tubulaires sont sans balais, ils nécessitent donc peu d'entretien et ont de faibles EMI. Les versions actuelles offrent une force continue supérieure à 70 lb, une puissance maximale d'environ 300 lb et une vitesse maximale approchant les 400 ips.

Q : Le moteur tubulaire peut-il être utilisé dans un système à portique ?

R : Comme pour les autres types de moteurs linéaires, les moteurs tubulaires sont souvent intégrés à un système de roulements linéaires pour fournir non seulement une force d'entraînement, mais également un guidage pour une charge. Leur conception ronde les rend idéales pour une intégration avec un seul rail de guidage. Dans les systèmes à portique (avec deux actionneurs sur un axe), les actionneurs à rail unique sont préférés aux conceptions à double rail, car les systèmes avec plus de deux rails fonctionnant en parallèle sont beaucoup plus susceptibles de subir un désalignement entre les rails, ce qui provoque un grippage et une usure prématurée. En fait, de nombreux portiques à moteur linéaire utilisent des moteurs linéaires de style tubulaire. Et comme les autres moteurs linéaires, les conceptions tubulaires peuvent entraîner plusieurs stators sur une seule tige de poussée pour des mouvements multiples et indépendants sur le même axe.

Q : Comment le moteur tubulaire fait-il fonctionner le rideau roulant ?

R : Le moteur est caché dans le tube de rouleau et l'arbre de transmission tourne grâce à la rotation du moteur pour réaliser le levage du rideau roulant. Lorsque le rideau est relevé, le rideau s'enroule sur l'arbre de défilement, et lorsqu'il est abaissé, le rideau coulisse latéralement le long du rail de guidage. Grâce au contrôle de la télécommande, les rideaux peuvent être relevés, arrêtés et abaissés.

Q : Quelles sont les exigences relatives aux composants de moteurs tubulaires ?

R : Les trois parties du moteur tubulaire fonctionnent dans un tube rond mince, qui a des exigences particulières en matière de lubrification, de performances à haute et basse température et d'atténuation du bruit, de sorte que la graisse utilisée doit répondre à ces exigences.

Q : Quelles sont les instructions d'installation du moteur tubulaire ?

R : Le moteur tubulaire se monte à l’intérieur du barillet de la porte. En fonction du diamètre du tuyau, un adaptateur à manchon ou des adaptateurs annulaires montés à l'intérieur du tuyau sont utilisés pour compenser la différence entre le diamètre extérieur du moteur et le diamètre intérieur du tuyau. Lors de l'insertion du moteur tubulaire dans le cylindre, assurez-vous que la languette en plastique du moteur s'aligne avec la rainure de clavette de l'adaptateur. La couronne à l'extrémité opposée du moteur s'insèrera dans une roue motrice ou un différentiel (selon le type de porte). Lors de l'insertion du moteur dans le canon, assurez-vous que le moteur est parallèle au tuyau et que le moteur glisse complètement dans le canon. Faites tourner doucement le moteur tubulaire tout en le poussant pour permettre à la couronne de s'engager dans la roue motrice/le différentiel. Les moteurs tubulaires sont soutenus par deux cornières de montage de moteur boulonnées à la plaque de support d'entraînement.

Q : Quelle est l'opération manuelle d'urgence du moteur tubulaire ?

R : Les moteurs tubulaires sont équipés d’une commande manuelle intégrée. Pour actionner manuellement la porte, utilisez l'arbre d'enroulement fourni. Sur les portes de comptoir non classées, la commande manuelle vous permet d'ouvrir ou de fermer la porte en cas de panne de courant. REMARQUE : Sur les portes à comptoir nominales, la commande manuelle ne peut fonctionner que si l'embrayage électromagnétique du mécanisme de déverrouillage situé à l'extrémité opposée du barillet est engagé.

Q : Ces moteurs sont-ils silencieux lorsqu’ils fonctionnent ?

R : Oui ! Avec une moyenne de 38 dB, nos moteurs silencieux sont parmi les moteurs les plus silencieux de l'industrie. De nombreuses autres marques de moteurs tubulaires sont beaucoup plus bruyantes.

Q : Fonctionnent-ils en cas de panne de courant ?

R : Oui ! Si vous utilisez une batterie dans le système, elle fonctionnera même en cas de panne de courant dans votre maison. Nous disposons de petites batteries de secours rechargeables à haut rendement qui s’adaptent à n’importe quelle cantonnière ou planche de bord standard. Ils peuvent également être cachés plus bas derrière quelque chose, ou vous pouvez utiliser votre propre système.

Q : Puis-je utiliser ces moteurs pour un écran de cinéma maison ET des stores occultants ?

R : Oui ! Vous pouvez faire faire de nombreuses choses différentes à nos moteurs tubulaires.

Q : Puis-je définir facilement les limites de déplacement supérieure et inférieure ?

R : Oui ! Le type de moteurs tubulaires sans radio utilise un système électronique réglé en activant un mode « apprentissage », et les limites sont définies en ajustant simplement votre interrupteur de commande ou votre télécommande pour les déplacer dans les positions supérieure et inférieure souhaitées (ces positions sont bloquées dans mémoire). C'est beaucoup plus facile que l'ancien style avec des réglages à vis sur le moteur.

Q : Puis-je interfacer ces systèmes avec d’autres systèmes domotiques ?

R : Oui ! Nos moteurs peuvent fonctionner à partir de n’importe quel système capable de contrôler la tension continue.

Q : Pour quels types d’applications les moteurs tubulaires sont-ils utilisés ?

R : Le moteur tubulaire peut offrir une gamme étendue et un bon rapport qualité-prix et peut également fournir des performances efficaces ainsi que la qualité et la fiabilité. Ils sont utilisés pour les diverses applications intérieures (stores/revêtements de rideaux), extérieures (marquises), volets roulants, etc.

Q : Comment dimensionner un moteur pour une charge ?

R : Le couple requis est calculé en multipliant la somme du couple de charge et du couple d'accélération par le facteur de sécurité. Lorsque le couple requis pour le moteur varie dans le temps, déterminez si le moteur peut être utilisé en calculant le couple de charge effectif.

Q : Quelle est la charge totale d’un moteur ?

R : Le courant à pleine charge du moteur est le courant maximum que les enroulements du moteur sont conçus pour consommer dans des conditions spécifiques. Il s'agit simplement du courant nominal du moteur dans les conditions de charge et de tension nominales. Avec la plupart des moteurs électriques, la puissance nominale en KW (ou HP) correspond généralement à la puissance de l'arbre de sortie du moteur.

Q : Que se passe-t-il lorsque le moteur est surchargé ?

R : Les surcharges moteur se produisent lorsque les moteurs consomment trop de courant. Le principal problème de l’excès de courant est qu’il crée de la chaleur qui dégrade l’isolation entourant les conducteurs qui créent un champ magnétique statorique.

Nous sommes reconnus comme l’un des principaux fabricants et fournisseurs de moteurs tubulaires en Chine. Nous vous souhaitons la bienvenue dans la vente en gros de moteurs tubulaires bon marché de notre usine. Tous les produits fabriqués sur mesure sont de haute qualité et à prix compétitif.
